QBY第三代气动隔膜泵
QBY第三代气动隔膜泵的产品概述:
QBY第三代气动隔膜泵具有简单、可靠设计的空气换向阀,使整个QBY系列产品能在各种应用情况下实现大的稳定性。QBY第三代气动隔膜泵的优势所在:
QBY第三代气动隔膜泵具有质量可靠使用寿命长、噪音底、震动、做工精细等优点,即能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点可在不良气源的情况下使用,换向阀中Derlin材质的滑块坚固耐用,不易损坏;气路畅通,从1/2‘到3’泵的气路部分绝无障碍,保证换向灵活;
QBY第三代气动隔膜泵产品用途:
1、 吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果浆、巧克力等。
2、 QBY第三代气动隔膜泵用于吸油漆、树胶、颜料。
3、 粘合剂和胶水等全部钟类可用泵吸取。
4、 各种瓦、瓷、砖器及陶器釉浆。
5、 油井钻好后,用泵吸沉积物及灌浆。
6、 QBY第三代气动隔膜泵用于吸各种污水。
7、 泵吸各种乳剂和填料。
8、 用泵为油轮、驳船清仓吸取仓内污水。
9、 啤酒花及发酵粉稀浆、糖浆、糖蜜。
10、泵吸矿井、炕道、隧道、选矿、矿渣中的积水。

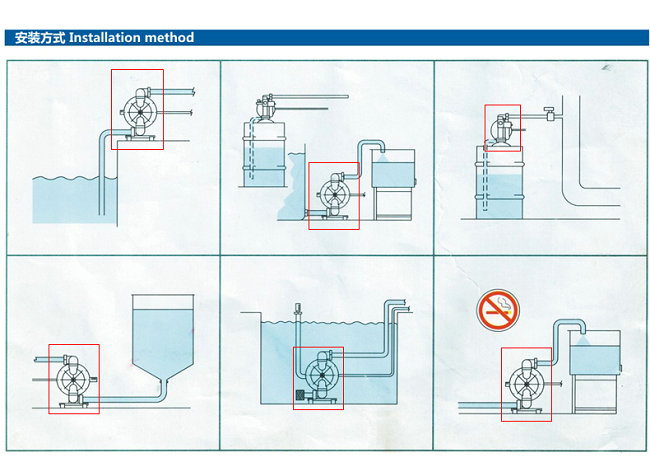

QBY第三代气动隔膜泵的安装方式:
QBY第三代气动隔膜泵性能参数:
型号 |
流量 |
扬程 |
出口压力 |
吸程 |
允许能 |
供气压力 |
供气消耗量 |
材料 |
|||
铝合金 |
不锈钢 |
铸造铁 |
增强聚丙烯 |
||||||||
QBY-10 |
0~0.8 |
0~50 |
6 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
QBY-15 |
0~1 |
0~50 |
6 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
QBY-25 |
0~2.4 |
0~50 |
6 |
7 |
2.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
QBY-40 |
0~8 |
0~50 |
6 |
7 |
4.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
QBY-50 |
0~12 |
0~50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
★ |
QBY-65 |
0~16 |
0~50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
|
QBY-80 |
0~24 |
0~50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
|
QBY-100 |
0~30 |
0~50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
|
QBY第三代气动隔膜泵工作原理图如下:
QBY气动隔膜泵的系统连接示意图:

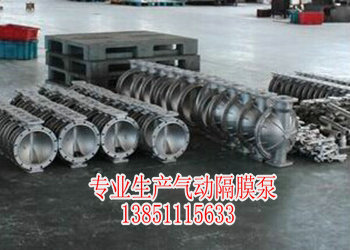

QBY气动隔膜泵凯旋生产的现场图集如下:
QBY气动隔膜泵凯旋生产的现场图集2如下:
QBY第三代气动隔膜泵订货说明:
1.隔膜泵材质(铸铁、铝合金、不锈钢、工程塑料);
2.隔膜泵规格(DN10-100);
3.隔膜泵流量(0.8-30m3/h);
4.隔膜泵扬程(0-50m);
5.隔膜泵适用介质(污水、污物、清水及带腐蚀性介质等);
6.隔膜泵介质温度(-10-80度);
7.隔膜泵连接方式(法兰、丝口);
