FSB型氟塑料化工离心泵概述
氟塑料离心泵是目前最优秀的化工离心泵,我公司凯旋泵阀选用该材料生产的FSB、FSB-D系列氟合金离心泵,具有特强的耐腐性,且机械强度高、不老化、无毒素分解,可输送任意浓度的酸、碱液、氧化剂及其他腐蚀性介质,因而氟合金泵广泛适用于化工、石油、制药、农药、冶炼、染料、造纸、电镀、食品等行业 。

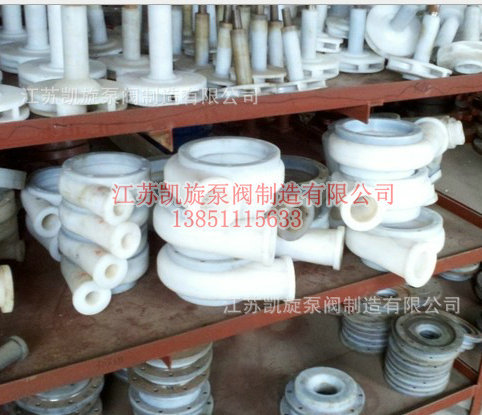

FSB型氟塑料化工离心泵叶轮泵体实拍图

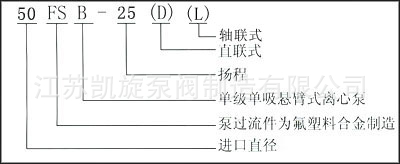

FSB型氟塑料化工离心泵型号意义

FSB型氟塑料化工离心泵技术参数
流量:3.6~100m3/h;
扬程:15~55m;
转速:2900r/min;
功率:1.5~18.5KW;
进口直径:25~100mm;
适用温度:-20℃~80℃。

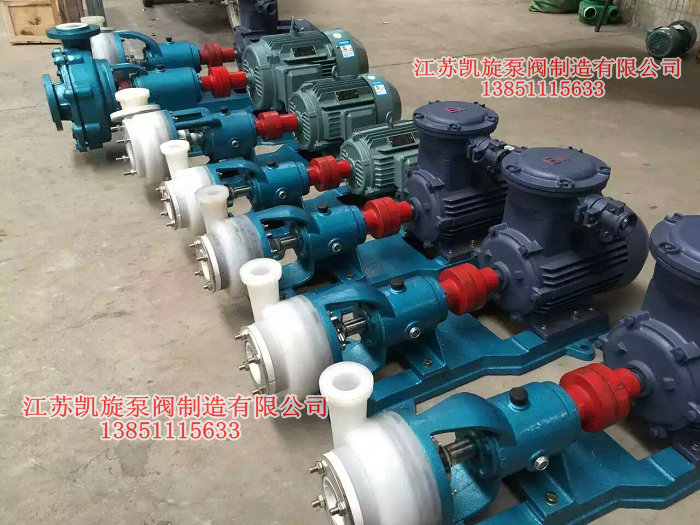

FSB型氟塑料化工离心泵车间生产实拍图

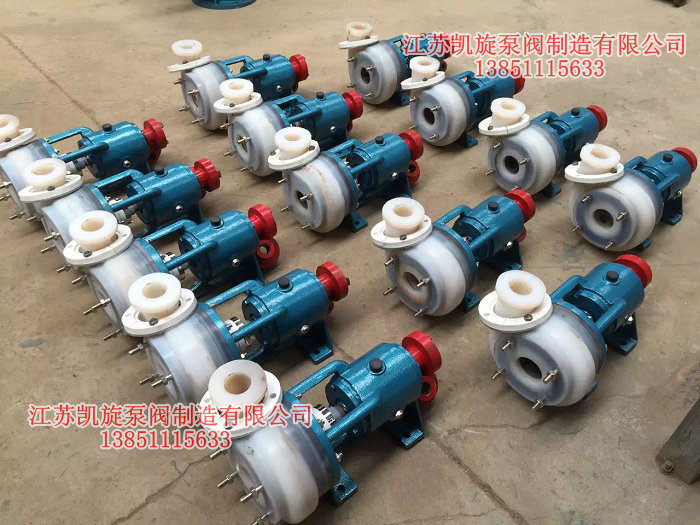

FSB型氟塑料化工离心泵车间生产实拍图二

FSB型氟塑料化工离心泵设计特点
FSB-L和FSB-D氟塑料化工离心泵过流部件全部采用氟塑料合金制造,结构紧凑、操作简单、价格低廉,两种型号的泵壳、叶轮、机封等均可互换使用深受广大用户的欢迎。

FSB型耐腐蚀氟塑料离心泵机械密封
FSB和FSB-D氟塑料合金离心泵采用目前最为先进的外装式四氟波纹管机械密封,其特点是能补偿泵轴的径向跳动,单端面密封外装式、易装卸、工作状态直观、耐腐耐磨密封性能好、拥有多层保护,延长了机封使用寿命;对于输送含杂质颗粒腐蚀性介质时,可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封,强碱与******等特殊腐蚀性介质配用无压烧结碳化硅密封;用户选型时需考虑到介质中的固体含量及介质特殊腐蚀性。

FSB型氟塑料化工离心泵结构说明
1、泵体:左右两边连接部分内埋钢质法兰圈各一只模压塑料合金制成。
2、后盖右边一侧内埋一只不锈钢板(1Crl8Ni9Ti)模压塑料合金而成。
3、叶轮:采用接轴连接方法,金属轴为优质钢精加工后外包塑料合金模压而成,使叶轮与金属接轴牢固地结为一体,保证轴根与叶轮后部承受随旋转时的扭矩力,这样介质浸湿部分为塑料合金。
4、机械密封:采用WB2型、ST型不用冷却水可调式端面密封技术,由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。

FSB型氟塑料化工离心泵产品用途
FSB型氟塑料合金离心泵具有结构紧凑合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修方便、流道光滑、效率高,节约能源等优点。杜绝跑、冒、滴、漏,广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。

FSB型氟塑料化工离心泵性能参数

型 号

流 量

扬 程(m)

   (mm)

   (Kw)

转 速
(r/min)

汽蚀余量
(m)

效 率
(%)

进口

出口

轴功率

电机功率

FSB长支架

25FSB-10

3.6

10

25

25

0.69

1.5

2900

3.0

35

25FSB-20

3.6

20

25

25

0.97

1.5

2900

3.0

35

25FSB-25

3.6

25

25

25

1.25

1.5

2900

3.0

35

40FSB-15

5

15

40

32

0.51

3.0

2900

3.0

40

40FSB-20

10

20

40

32

1.16

3.0

2900

3.0

42

40FSB-30

10

30

40

32

1.18

3.0

2900

3.0

52

40FSB-40

6.3

40

40

25

3.1

4.0

2900

3.0

40

40FSB-50

6.3

50

40

25

 3.55

4.0

2900

3.0

52

40FSB-80

6.3

80

40

25

7.11

7.5

2900

3.0

52

50FSB-20

12.5

20

50

32

1.49

3.0

2900

3.5

55

50FSB-25

12.5

25

50

32

1.86

3.0

2900

3.5

55

50FSB-30

15

30

50

32

1.90

3.0

2900

3.5

54

50FSB-40

12.5

40

50

32

4.3

7.5

2900

3.0

39

50FSB-50

12.5

50

50

32

5.8

7.5

2900

3.0

39

65FSB-32

25

32

65

50

4.8

5.5

2900

2.0

45

65FSB-40

25

40

65

40

7.2

11

2900

3.0

52

65FSB-50

25

50

65

40

8.6

11

2900

3.5

52

65FSB-80

25

80

65

40

14.1

18.5

2900

4.5

50

80FSB-20

50

20

80

65

4.7

5.5

2900

3.0

45

80FSB-25

50

25

80

65

5.7

7.5

2900

3.0

50

80FSB-30

50

30

80

65

6.9

7.5

2900

3.5

59

80FSB-40

50

40

80

50

10.2

11.0

2900

3.5

48

80FSB-50

50

50

80

50

11.9

15.0

2900

3.5

57

80FSB-55

50

55

80

50

13.5

18.5

2900

4.0

50

80FSB-80

50

80

80

50

24.6

30

2900

4.0

66

100FSB-20

100

20

100

80

8.6

11.0

2900

3.5

68

100FSB-32

100

32

100

80

11.9

15.0

2900

3.5

68

100FSB-40

100

40

100

65

21.3

30.0

2900

4.5

73

100FSB-50

100

50

100

65

23.9

30.0

2900

4.5

73

125FSB-32

160

32

125

80

24.15

30.0

2900

5.0

70
