详情

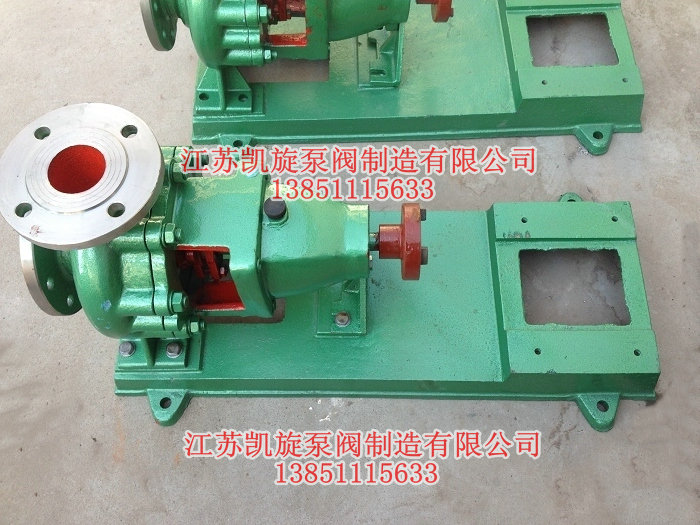

IH型不锈钢化工离心泵凯旋车间生产图一


IH型不锈钢化工离心泵凯旋车间生产图二


IH型不锈钢化工离心泵凯旋车间生产图三


IH型不锈钢化工离心泵概述

IH型不锈钢化工离心泵是单级单吸(轴向吸入)悬臂式离心泵,供输送不含固体颗粒具有腐蚀性、粘度类似水的液体。其标记、额定性能和尺寸等效采用国际标准ISO2858,具有性能范围广、效率高、“三化”水平高和维修方便等特点,其效率比F型泵平均提高5%,是国家推广的节能产品,广泛用于工农业城市排水、消防供水等。供输送20℃~105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH型不锈钢化工离心泵产品特点
IH型不锈钢化工离心泵具有水利性能布局合理、可靠,体积小,质量轻,抗汽蚀性能好,电耗低,使用检修方便,工作效率高等优点。IH型不锈钢化工离心泵为卧式结构,其结构设计基本能满足所有管道安装。

IH型不锈钢化工离心泵型号意义


例如:IH80-65-160A
IH-不锈钢化工离心泵
80-吸入口径(mm)
65- 排出口径(mm)
160-叶轮名义直径(mm)
A-叶轮外径经第一次切割

IH型不锈钢化工离心泵泵的旋转方向
IH型不锈钢化工泵通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。

IH型不锈钢化工离心泵
性能范围
流量Q:6.3~400m3/h
扬程H:5~132m
转速n:2900、1450r/min
配带功率:0.55~110KW
进口直径:50~200mm
最高工作压力:1.6Mpa
IH型不锈钢化工离心泵有29个基本型,其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后,达112个规格。

IH型不锈钢化工离心泵使用条件
IH型不锈钢化工泵的最高工作设计压力为1.6兆帕。介质温度不高于80℃。需要时采用双端面密封冷却装置。
注:用户可根据被输送介质的腐蚀性程度对泵的过流部分主要零件选用不同材料。

IH型不锈钢化工离心泵泵的轴封型式
填料密封:泵盖内设有填料函,采用软填料密封,填料函内可通入有一定压力的水,供密封冷却,润滑、清洗用。
机械密封:单端面机械密封和双端面机械密封两种型式,密封腔内通入一定压力的水,冲洗磨擦两端面,同时起冷却作用。
 泵的密封型式采用填料密封或机械密封,由用户根据需要适用,同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式,如带波纹管的机械密封和付叶轮密封等等。
IH型化工泵输送介质温度为-20℃~105℃,需要时采用双端面密封冷却装置。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

IH型不锈钢化工离心泵性能参数
型号
流量
mз/h
扬程
m
转速
r/min
电机功率
KW
口径 mm
吸入
排出
50-32-125
12.5
20
2900
2.2
50
32
6.3
5
1450
0.55
50
32
50-32-160
12.5
32
2900
3
50
32
6.3
8
1450
0.55
50
32
50-32-200
12.5
50
2900
0.5
50
32
6.3
12.5
1450
0.75
50
32
50-32-250
12.5
80
2900
11
50
32
6.3
20
1450
1.5
50
32
65-50-125
25
20
2900
3
65
50
12.5
5
1450
0.55
65
50
65-50-160
25
32
2900
5.5
65
50
12.5
8
1450
0.75
65
50
65-40-200
25
50
2900
7.5
65
40
12.5
12.5
1450
1.1
65
40
65-40-250
25
80
2900
15
65
40
12.5
20
1450
2.2
65
40
65-40-315
25
125
2900
30
65
40
12.5
32
1450
4
65
40
80-65-125
50
20
2900
5.5
80
65
25
5
1450
0.75
80
65
80-65-160
50
32
2900
7.5
80
65
25
8
1450
1.5
80
65
80-50-200
50
50
2900
15
80
50
25
12.5
1450
2.2
80
50
80-50-250
50
80
2900
22
80
50
25
20
1450
3
80
50
80-50-315
50
125
2900
37
80
50
25
32
1450
5.5
80
50
100-80-125
100
20
2900
11
100
80
50
5
1450
1.5
100
80
100-80-160
100
32
2900
15
100
80
50
8
1450
2.2
100
80
100-65-200
100
50
2900
22
100
65
50
12.5
1450
4
100
65
100-65-250
100
80
2900
37
100
65
50
20
1450
5.5
100
65
100-65-315
100
125
2900
75
100
65
50
32
1450
11
100
65
125-100-200
200
50
2900
45
125
100
100
12.5
1450
7.5
125
100
125-100-250
200
80
2900
75
125
100
100
20
1450
11
125
100
125-100-315
200
125
2900
110
125
100
100
32
1450
15
125
100
125-100-400
100
50
1450
30
125
100
150-125-250
200
20
1450
18.5
150
125
150-125-315
200
32
1450
30
150
125
150-125-400
200
50
1450
45
150
125
200-150-250
400
20
1450
37
200
150
200-150-315
400
32
1450
55
200
150
200-150-400
400
50
1450
90
200
150
