IS型单级清水离心泵
更新:2023-04-29 07:59:42 点击:
详情
IS型单级清水离心泵IS型清水离心泵为单级单吸悬臂式离心泵,是我厂凯旋专业生产的离心泵,供输送不含固体颗粒、温度不超过80℃的清水或物理、化学性质类似清水的其他液体,适用于工矿企业和城市给排水及农业灌溉。通过变换转速和切割叶轮直径可获得242个规格供用户选用。具有水力性能布局合理、结构可靠、维修方便、振动小、噪音低、效率高等特点。该泵轴封形式选用填料密封和机械密封,泵的旋转方向从原动机方向看为顺时针方向旋转。
IS型单级清水离心泵性能范围
流 量:6.3~400m3/h
扬 程:5~125m
转 速:2900r/min、1450r/min
配 带 功 率:0.55~110KW
进 口 直 径:50~200mm

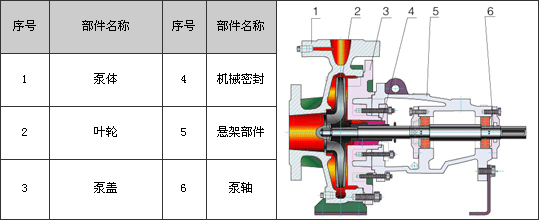

IS型单级清水离心泵结构图一
IS型单级清水离心泵结构图二
IS80-65-160A
IS是单级单吸清水离心泵;
80表示泵吸入口直径;65表示泵排出口直径;160表示叶轮名义直径(mm);A表示叶轮外径经过第一次切割
IS型单级清水离心泵设计特点
1、IS型单级清水离心泵是根据国际标准ISO2858所规定的性能和尺寸设计的,主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承部件等组成。
2、IS型单级清水离心泵的泵体和泵盖部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体、吸入管路、排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部分进行检修。
3、IS型清水离心泵泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支撑着泵的转子部分,滚动轴承受泵的径向力和轴向力。
4、泵的轴向密封环是由填料压盖,填料环和填料等组成,以防止进气或大量漏水。泵的叶轮如有平衡孔,则装有软填料的空腔与叶轮吸入口相通,如叶轮入口处液体处于真空状态,则很容易沿着轴套表面进气,故在填料腔内装有填料环,通过泵盖上的小孔将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔,由于叶轮背面液体压力大于大气压,因而不存在漏气问题,故可不装填料环。
5、为避免轴磨损,在轴通过填料腔的部位装有轴套保护。轴套与轴之间装有O型密封圈,以防止沿着配合表面进气或漏水。
6、泵的传动方式是通过加长弹性联轴器与电动机联接的,泵的旋转方向,从驱动端看,为顺时针方向旋转。
IS型单级清水离心泵安装方式:

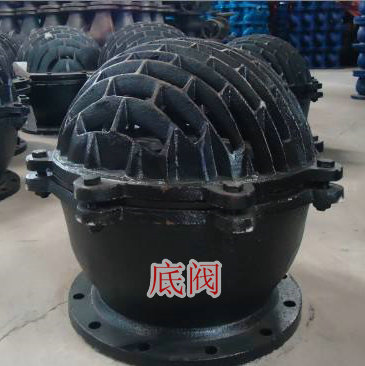

IS型单级清水离心泵安装需要底阀实拍图
IS型单级清水离心泵实物拍
IS型单级清水离心泵性能参数
型 号 |
流量
(m3/h)
|
扬程
(m)
|
电机功率 (kW) |
转速
(r/min)
|
效率
(%)
|
汽蚀余量
(m)
|
IS50-32-125 | 12.5 | 20 | 2.2 | 2900 | 60 | 2.0 |
6.3 | 5 | 0.55 | 1450 | 54 | 2.0 | |
IS50-32-160 | 12.5 | 32 | 3 | 2900 | 54 | 2.0 |
6.3 | 8 | 0.55 | 1450 | 48 | 2.0 | |
IS50-32-200 | 12.5 | 50 | 5.5 | 2900 | 48 | 2.0 |
6.5 | 12.5 | 0.75 | 1450 | 42 | 2.0 | |
IS50-32-250 | 12.5 | 80 | 11 | 2900 | 38 | 2.0 |
6.3 | 20 | 1.5 | 1450 | 32 | 2.0 | |
IS65-50-125 | 25 | 20 | 3 | 2900 | 69 | 2.0 |
12.5 | 5 | 0.55 | 1450 | 64 | 2.0 | |
IS65-50-160 | 25 | 32 | 5.5 | 2900 | 65 | 2.0 |
12.5 | 8 | 0.75 | 1450 | 60 | 2.0 | |
IS65-40-200 | 25 | 50 | 7.5 | 2900 | 60 | 2.0 |
12.5 | 12.5 | 1.1 | 1450 | 55 | 2.0 | |
IS65-40-250 | 25 | 80 | 15 | 2900 | 50 | 2.0 |
12.5 | 20 | 2.2 | 1450 | 46 | 2.0 | |
IS65-40-315 | 25 | 125 | 30 | 2900 | 45 | 2.5 |
12.5 | 32 | 4 | 1450 | 41 | 2.5 | |
IS80-65-125 | 50 | 20 | 5.5 | 2900 | 75 | 3.0 |
25 | 5 | 0.75 | 1450 | 71 | 2.5 | |
IS80-65-160 | 50 | 32 | 7.5 | 2900 | 73 | 2.5 |
25 | 8 | 1.5 | 1450 | 69 | 2.5 | |
IS80-50-200 | 50 | 50 | 15 | 2900 | 69 | 2.5 |
25 | 12.5 | 2.2 | 1450 | 65 | 2.5 | |
IS80-50-250 | 50 | 80 | 22 | 2900 | 63 | 2.5 |
25 | 20 | 3 | 1450 | 60 | 2.5 | |
IS80-50-315 | 50 | 125 | 37 | 2900 | 54 | 2.5 |
25 | 32 | 5.5 | 1450 | 52 | 2.5 | |
IS100-80-125 | 100 | 20 | 11 | 2900 | 78 | 4.5 |
50 | 5 | 1.5 | 1450 | 75 | 2.5 | |
IS100-80-160 | 100 | 32 | 15 | 2900 | 78 | 4.0 |
50 | 8 | 2.2 | 1450 | 75 | 2.5 | |
IS100-65-200 | 100 | 50 | 22 | 2900 | 76 | 3.6 |
50 | 12.5 | 4 | 1450 | 73 | 2.0 | |
IS100-65-250 | 100 | 80 | 37 | 2900 | 72 | 3.8 |
50 | 20 | 5.5 | 1450 | 68 | 2.0 | |
IS100-65-315 | 100 | 125 | 75 | 2900 | 66 | 3.6 |
50 | 32 | 11 | 1450 | 63 | 2.0 | |
IS125-100-200 | 200 | 50 | 45 | 2900 | 81 | 4.5 |
100 | 12.5 | 7.5 | 1450 | 76 | 2.5 | |
IS125-100-250 | 200 | 80 | 75 | 2900 | 78 | 4.2 |
100 | 20 | 11 | 1450 | 76 | 2.5 | |
IS125-100-315 | 200 | 125 | 90 | 2900 | 73 | 4.5 |
100 | 32 | 15 | 1450 | 73 | 2.2 | |
IS125-100-400 | 100 | 50 | 30 | 1450 | 65 | 2.5 |
IS150-125-250 | 200 | 20 | 18.5 | 1450 | 81 | 3.0 |
IS150-125-315 | 200 | 32 | 30 | 1450 | 79 | 2.5 |
IS150-125-400 | 200 | 50 | 45 | 1450 | 76 | 2.8 |
IS200-150-250 | 400 | 20 | 37 | 1450 | 82 | 4.2 |
IS200-150-315 | 400 | 32 | 55 | 1450 | 82 | 3.5 |
IS200-150-400 | 400 | 50 | 90 | 1450 | 81 | 3.8 |
