KCB型齿轮式输油泵
KCB型齿轮式输油泵适用于输送各种油类、如重油、柴油、润滑油，配用铜齿轮可输送内点低液体，如气油、笨等所以称为齿轮油泵，不锈钢齿轮泵可输送饮料和腐蚀性的液体。不适用于含硬质颗粒或纤维的，适用粘度为5×10-5～1.5×103m2/s。温度不高为70℃。
KCB型齿轮式输油泵工作原理：
该电动抽油泵结构简单紧凑，使用和保养方便。
具良好的自吸性，故每次开泵前不须灌入液体。
润滑是靠输送的液体而自动达到的，故日常工作时无须另加润滑液。
利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。在油泵工作中受到不可避免的液压冲击时，能起到良好的缓冲作用。

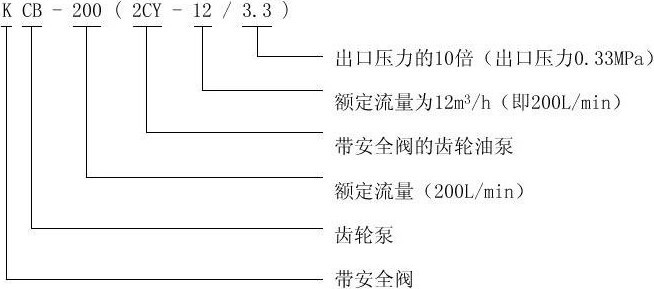

KCB型齿轮式输油泵型号意义
KCB型齿轮式输油泵结构说明
KCB型齿轮式输油泵泵体、齿轮、前后泵盖、安全阀、轴承及密封装置等零、部件组成.
泵体、前后盖等零件为灰铸铁件，齿轮用优质碳素钢制作；亦可根据用户需要用铜材或不锈钢制作。
安全阀。2CY系列齿轮式润滑泵自身不带安全阀，用户在使用时需自行在管路系统中安装安全阀。KCB,2CY系列油泵在后泵盖或泵体上方装有安全阀，当泵或排出管道发生故障或将排出阀门完全关闭而产生高压和高压沖击时安全阀就会自动打开，卸除部分或全部的高压液体回到吸入腔，从而对泵及管道起到安全保护作用。

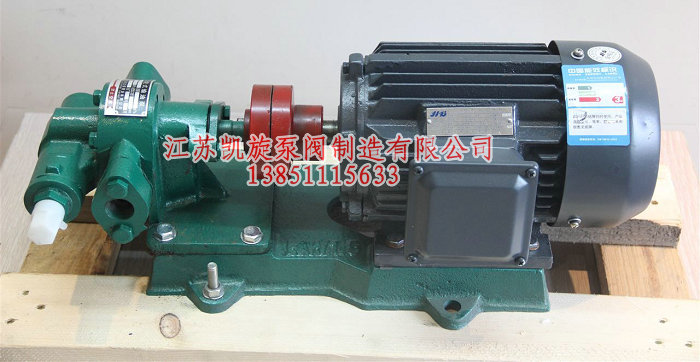

凯旋生产的KCB型齿轮式输油泵产品实拍图
安装KCB型齿轮式输油泵
KCB型齿轮式输油泵安装前应检查泵在运输中是否受到损坏，如电机是否受潮、泵进出口的防尘盖是否损坏而使污物进入泵腔内部等。
安装管道前应先对管道内壁用清水或蒸气清洗干净。安装时应避免使管道的重量由泵来承担，以免影响泵的精度及寿命。
齿轮油泵应尽量靠近油池；管道各联接部位不得漏气、漏液，否则会发生吸不上液体的现象。
为防止颗粒杂盾等污物进入泵内，应在吸入口安装金属过滤网，过滤精度为30目/in，过滤面积应大于进油管横截面积三倍以上。
进出口管路建议安装真空表及压力表，以便监视泵的工作状态。
当油池较深、吸油管路较长或介质粘度较高而造成真空度过高时，可将进油管加粗一挡。吸油管路较长时还应安装底阀。
KCB型齿轮式输油泵性能参数表
|
型号 |
口径 |
流量 |
排出压力 |
吸程 |
电机型号 |
电机功率 |
|
(L/min) |
(MPa) |
(m) |
(Kw) |
|||
|
KCB-18.3 |
3/4" |
18.3 |
1.45 |
5 |
Y90L-4 |
1.5 |
|
KCB-33.3 |
3/4" |
33.3 |
1.45 |
5 |
Y100L1-4 |
2.2 |
|
KCB-55 |
1" |
55 |
0.33 |
5 |
Y90L-4 |
1.5 |
|
KCB-83.3 |
11/2" |
83.3 |
0.33 |
5 |
Y100L1-4 |
2.2 |
|
KCB-200 |
2" |
200 |
0.33 |
5 |
Y112M-4 |
4 |
|
KCB-200 |
2" |
200 |
0.6 |
5 |
Y132S-4 |
5.5 |
|
KCB-300 |
3" |
300 |
0.36 |
5 |
Y132M-4 |
5.5 |
|
KCB-483.3 |
3" |
483.3 |
0.36 |
5 |
Y132M-4 |
7.5 |
|
KCB-483.3 |
3" |
483.3 |
0.6 |
5 |
Y160M-4 |
11 |
|
KCB-633 |
4" |
633 |
0.28 |
5 |
Y160L-6 |
11 |
|
KCB-960 |
4" |
960 |
0.3 |
5 |
Y180M-4 |
18.5 |
KCB型齿轮式输油泵工作前的检查
KCB型齿轮式输油泵的各紧固件是否牢固。主动轴转动是否轻重均匀一致。
进出管道的阀门是否打开。
KCB型齿轮式输油泵的旋转方向是否符合要求。
初次使用前应向泵内注入适量介质。
KCB型齿轮式输油泵工作时的维护
注意KCB型齿轮式输油泵的压力表及真空表的读数应符合该泵所规定的技术规范以内。
当KCB型齿轮式输油泵在运转中有不正常的噪音或温升过高时，应立即停泵检查。
一般情况下，不得任意调整安全阀，如需调整时，要用仪器校正。使安全阀的截止压力为KCB型齿轮式输油泵
额定压力的1.5-2倍。泵的停止，关闭进出管道阀门。
