KCB型不锈钢齿轮泵
KCB型不锈钢齿轮泵适用于输送不含固体颗粒和纤维,或有腐蚀性的高温液体,粘度为5~1500cst的润滑油或性质类似润滑油的其他液体。
KCB型不锈钢齿轮泵用途:
KCB型不锈钢齿轮泵在卫生条件要求较高的场合,如医药、食品行业:在有弱腐蚀性的场合,如精细化工、化妆品、印染、酿造行业。
KCB型不锈钢齿轮泵结构特点
KCB型不锈钢齿轮泵由齿轮、轴、泵体、安全阀、轴端密封等零部件组成,齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转 主要用于各种机械设备中的润滑系统中输送润滑油,适用于输送粘度为5×10-6~1.5×10-3m2/s (5-1500cSt),温度在300℃以下的具有润滑性的油料。,可输送无润滑性的油料、饮料、低腐蚀性的液体。配用铜齿轮可输送低内点液体,如汽油、苯等。本系列不锈钢泵除配置普通电机外,还可根据用户需要配置同规格的防爆电机。

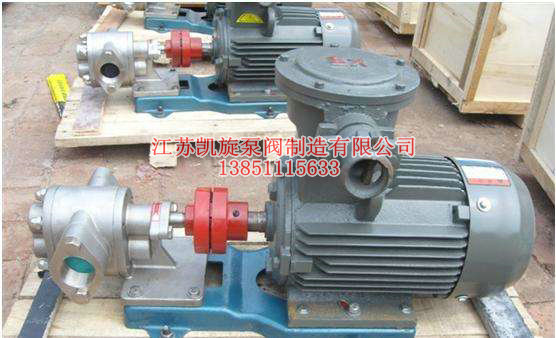

KCB型不锈钢齿轮泵凯旋产品实拍图
在输油系统中可用作传输、增压泵;
在燃油系统中可用作输送、加压、喷射的燃油泵;
在一切工业领域中,均可作润滑油泵用。

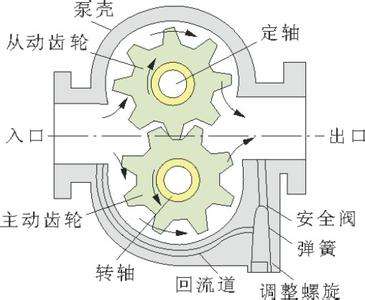

KCB型不锈钢齿轮泵工作原理图
KCB型不锈钢齿轮泵结构特点
KCB型不锈钢齿轮泵主要有齿轮、轴、泵体、安全阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。
KCB型不锈钢齿轮泵内有设计合理的泄油和回油槽,是齿轮在工作中承受的扭矩力最小,因此轴承负荷小,磨损小,泵效率高。
KCB型不锈钢齿轮泵设有安全阀作为超载保护,安全阀的全回流压力为泵额定排除压力的1.5倍,也可在允许排出压力范围内根据实际需要另外调整。但注意本安全阀不能作减压阀的长期工作,需要时可在管路上另行安装。
从主轴外伸端向泵看,为顺时针旋转。
KCB不锈钢齿轮泵主要用于油田、油库、港口、码头、船舶等输油,卸油!
KCB型不锈钢齿轮泵结构图KCB型不锈钢齿轮泵性能参数表
型号 |
口径 |
流量 |
排出压力 |
吸程 |
电机型号 |
电机功率 |
(L/min) |
(MPa) |
(m) |
(Kw) |
|||
KCB-18.3 |
3/4" |
18.3 |
1.45 |
5 |
Y90L-4 |
1.5 |
KCB-33.3 |
3/4" |
33.3 |
1.45 |
5 |
Y100L1-4 |
2.2 |
KCB-55 |
1" |
55 |
0.33 |
5 |
Y90L-4 |
1.5 |
KCB-83.3 |
11/2" |
83.3 |
0.33 |
5 |
Y100L1-4 |
2.2 |
KCB-200 |
2" |
200 |
0.33 |
5 |
Y112M-4 |
4 |
KCB-200 |
2" |
200 |
0.6 |
5 |
Y132S-4 |
5.5 |
KCB-300 |
3" |
300 |
0.36 |
5 |
Y132M-4 |
5.5 |
KCB-483.3 |
3" |
483.3 |
0.36 |
5 |
Y132M-4 |
7.5 |
KCB-483.3 |
3" |
483.3 |
0.6 |
5 |
Y160M-4 |
11 |
KCB-633 |
4" |
633 |
0.28 |
5 |
Y160L-6 |
11 |
KCB-960 |
4" |
960 |
0.3 |
5 |
Y180M-4 |
18.5 |
